アボイドマップ(ハザードマップ)は災害予測地図と呼ばれ，地震時の液状化予想図や，土石流の発生範囲予想図などが一般的であって，最近では雲仙普賢岳の火砕流発生範囲予想図が有名となった。

　大谷石採取場跡地の陥没の場合では，数多く計算される発生位置から「防災上の線引き」を容易に行うために，100mメッシュに区切った区域別の野外AEの活動状況の図をアボイドマップと名付けている。

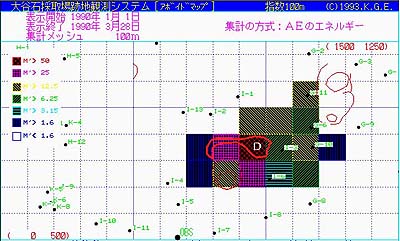

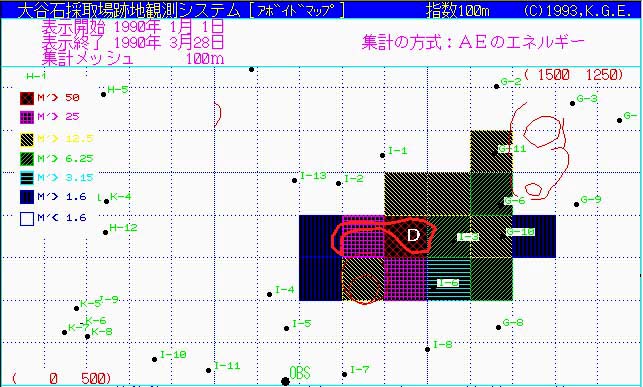

　図−18 は，Ｄ陥没地の陥没発生直前の約4ヶ月間に，どの区域で野外AEの活動状況が激しかったかを示したアボイドマップであるが，重ね書きした陥没の発生位置から明らかなように，前兆活動が最も激しい部分と陥没地は一致していた。

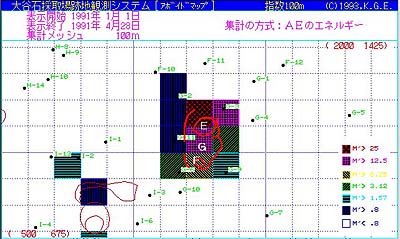

　図−19 は，Ｅ〜Ｇの陥没地の陥没直前の約5ヶ月間の集計結果である。　Ｄ陥没地と同様に，前兆活動が最も激しい部分と陥没地はほぼ一致していた。
　これらの事実から，野外AEの発生範囲内で陥没は発生し，陥没場所の予測に野外AEを使用することは有効であると評価することができる。
